深圳亿博检测服务机构致力于产品质量检测,产品认证,体系认证等技术服务。
欢迎拨打检测热线 138-2432-8299
扫码咨询

深圳亿博检测机构(EBOTEST)

0755-29451282

扫码咨询

氙灯老化试验哪个机构可以办理?

浏览次数: | 2021-02-28 00:02:28

      亿博第三方检测机构,具有第三方公正地位的独立检验机构, 已有超过十年的检测认证经验, 拥有资深的工程师队伍,专业的技术团队,服务热线:138-2432-8299


氙灯老化试验哪个机构可以办理?深圳亿博检测机构可以办理相关灯具检测试验,可以氙灯老化是人工模拟太阳光照的光照老化试验,在试验测试中,需要明白了解以下几个问题:

一、人工加速老化试验条件的选择

这个问题实际上可以理解为应该模拟哪些老化因素,高分子材料在使用过程中,气候环境里许多因素都有可能对高分子材料的老化产生作用。如果事先知道产生老化的主要因素,就可以有针对性的选择试验方法。

我们可以从该材料的运输、储存、使用环境以及其老化机理等方面考虑,确定试验方法。例如硬聚氯乙烯型材,使用聚氯乙烯为原料,添加稳定剂、颜料等助剂加工而成,主要用于室外。从聚氯乙烯的老化机理考虑,聚氯乙烯受热易分解;从使用环境考虑;空气中的氧、紫外光、热、水分都是引起型材老化的原因。

因此,国标GB/T8814-2004《门、窗用未增塑聚氯乙烯(PVC-U)型材》中,既规定了光氧老化试验方法,采用GB/T16422.2《塑料实验室光源曝露试验方法第二部分:氙弧灯》老化4000h或6000h,模拟了室外紫外光及可见光、温度、湿度、降雨等因素,同时又规定了热氧老化项目:加热后状态,150℃放置30min,目测观察是否出现气泡、裂纹、麻点或分离现象,以考察型材的耐热性能。又如我国在国际市场上有竞争力的一个产品:外贸出口鞋。在使用过程中,阳光中的紫外线是引起鞋子变色、褪色的主要原因,因此,有必要用紫外灯箱对其进行耐黄变测试。

常用的鞋类耐黄变试验箱采用30W UV灯,样品离光源20cm,照射3h后观察颜色变化。同时,在运输过程中,集装箱内闷热、潮湿的恶劣环境会引起鞋面、鞋底、胶水的变色、斑点,甚至是变质。因此,在装船运输之前,有必要考虑进行耐湿热老化试验,模拟集装箱内高热、高湿环境,在70℃、95%相对湿度的条件下,进行 48h 试验后观察外观、颜色变化。

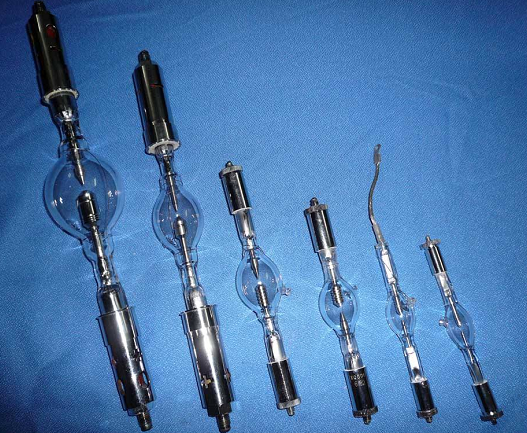

氙灯老化试验

二、人工加速老化光源的选择

实验室光源曝露试验:可以在一个试验箱中同时模拟大气可见环境中的光、氧、热和降雨等因素,是目前较为常用的一种人工加速老化试验方法,在这些模拟因素中,光源比较重要。经验表明,阳光中引起高分子材料破环的波长主要集中在紫外线及部分可见光。

目前使用的人工光源都力图使在此波长区间内的能谱分布曲线与太阳光谱接近,模拟性和加速倍率是选择人工光源的主要依据。经历了约一个世纪的发展,实验室光源已有封闭式碳弧灯、阳光型碳弧灯、荧光紫外灯、氙弧灯、高压汞灯等各种光源供选择。国际标准化组织(ISO)中与高分子材料相关的各技术委员会主要推荐使用阳光型碳弧灯、荧光紫外灯、氙弧灯三种光源。

01氙弧灯

目前认为,已知的人工光源中氙弧灯的光谱能量分布与阳光中紫外、可见光部分最相似。通过选择合适的滤光片,可以滤去大部分到达地面阳光中存在的短波辐射。氙灯在1000nm~1200nm红外区存在很强的辐射,会产生大量的热。

因此,须选择合适的冷却装置带走这部分能量。目前,市面上氙灯老化试验装置有两种冷却方式:水冷式和风冷式。一般来说,水冷式氙灯装置冷却效果要优于风冷式,同时结构也较为复杂,价格也比较昂贵。由于氙灯紫外线部分能量较另两种光源增加较少,在加速倍率方面是最低的。

02荧光紫外灯

从理论上说,300nm~400nm的短波能量是引起老化的主要因素。如果增加这部分能量,就能达到快速试验的效果。荧光紫外灯的光谱分布主要集中在紫外光部分,因此,可以达到较高的加速倍率。

然而,荧光紫外灯不仅使自然日光中的紫外线能量增加,同时还有在地球表面测量时自然日光中没有的辐射能量,而这部分能量会引起非自然的破坏。另外荧光光源除了很窄的水银光谱线外,没有高于375nm的能量,这样对较长波长的UV能量敏感的材料就可能不会出现曝晒在自然日光下那样变化。由于这些固有缺陷会导致得出不可靠的结果。

因此,荧光紫外灯的模拟性较差。但是,由于它的加速倍率高,通过选择合适型号的灯管可实现对特定材料的快速筛选。

03阳光型碳弧灯

阳光型碳弧灯目前在我国应用得较少,但它在日本是广泛使用的光源,大部分JIS标准都采用阳光型碳弧灯。我国许多与日本合资的汽车企业仍推荐使用这种光源。阳光型碳弧灯光谱能量分布也较接近于太阳光,但在370nm~390nm紫外线集中加强,模拟性不及氙灯,加速倍率介于氙灯及紫外灯之间。

三、试验时间的确定

01参照相关产品标准规定

相关产品标准里已经对老化试验的时间作出了规定,我们只需查找到相关标准,按里面规定的时间执行就行了。许多国家标准、行业标准中都对此作出了规定。

02根据已知的相关性推算

研究表明:通过颜色和变黄指数变化来评价ABS的颜色稳定性,人工加速老化与自然大气暴露有较好的相关性,加速倍率约为7。如果想了解某一 ABS材料户外使用一年后的颜色变化,采用相同的试验条件,可以参考该加速倍率,确定加速老化时间365x24/7=1251h。

长期以来,国内外就相关性间题展开了大量的研究,得出了许许多多的换算关系式。然而,由于高分子材料的多样性,加速老化试验设备及方法的不同,不同时间、地区气候的差异性导致了换算关系的复杂化。因此,在选择换算关系时,一定要注意得出该相关性的具体材料、老化设备、试验条件、性能评价指标等因素。

03控制人工加速老化辐射总量与自然暴露辐射总量相当

对于某些既无相应标准规定,又无处参考相关性的产品,可以考虑其实际使用环境的辐射强度,控制人工加速老化辐射总量与自然暴露辐射总量相当。

举例:如何控制人工加速老化总辐射量

某一塑料制品使用于北京地区,期望控制人工加速老化总辐射量与户外暴露一年相当。

第一步:由于该产品为塑料制品,且使用于户外,选择采用 GB/T16422.2-1996《塑料实验室光源曝露试验方法第二部分:氙弧灯》中A法。

试验条件为:辐照强度0.50W/m2(340nm),黑板温度65℃,箱体温度40℃,相对湿度50%,喷水时间/不喷水时间 18min/102min,连续光照;

第二步:北京地区一年辐射总量约为5609MJ/m2,依据对比人工光源与自然阳光辐射光谱分布的国际准则CIENo85-1989(GB/T16422.1-1996《塑料实验室光源曝露试验方法第一部分:氙弧灯》中引用);其中紫外区与可见区部分(300nm~800nm)占62.2%,即3489MJ/m2。

第三步:依据GB/T16422.2-1996

340nm辐照强度为0.50W/m2 时,红外区与可见区部分(300nm~800nm)辐照强度为550W/m2;可计算出辐照时间为3489X106/550=6.344X106s,即1762h。依此计算方法,加速倍率约为5。由于自然老化并不是简单的辐照强度的迭加,只有在确定阳光是引起材料。

四、性能评价指标的选择

选择性能评价指标主要从材料的用途及材料本身特性两方面来考虑。

4.1 根据材料用途确定评价指标对于同样的材料,由于其用途不同,可能选择的评价指标也不同。例如,同样是涂料,如果是用于装饰,就必须重点考虑其外观的变化。在 GB/T1766-1995《色漆和清漆涂层老化的评级》中,详细规定了光泽度、颜色变化、粉化、泛金等各种外观变化的评级方法。

而对于某些功能性涂料,如防腐涂料,一定程度的颜色、外观变化是可以接受的,这时,选择评价指标时,主要考虑其耐开裂性、粉化程度等方面。同样是聚氯乙烯(PVC),如果用于制作鞋面,就必须考虑其耐黄变性,而如果是用于雨落水管,对于外观变化要求就不高,而材料的物理机械性能变化,如拉伸强度变化是主要考核指标。

4.2 根据材料本身特性确定评价指标就同一材料来说,在老化过程中不同性能的下降是不等速的。换句话说,某些性能对环境敏感,下降得快,是引起材料破坏的主要因素。在选择评价指标时,应该选择这些敏感性能。研究表明:对于大部分工程塑料来说,冲击强度是自然老化试验检测中变化较大、下降较明显的。

因此,在进行工程塑料的老化测试时,应优先考虑选择冲击强度下降作为评价指标。冲击强度对聚丙烯的老化同样相当敏感,是考核老化性能的主要指标。对于聚乙烯材料来说,断裂伸长率的下降较为明显,是优先考虑的评价指标。对于聚氯乙烯,拉伸强度和冲击强度都下降得比较快,应根据实际情况,选择其中一种来评价。

在国标GB/T8814-2004《门、窗用未增塑聚氯乙烯(PVC-U)型材》中,选择老化后冲击强度保留率≥60%作为合格判定指标;在轻工行业标准 QB/T2480-2000建筑用硬聚氯乙烯(PVC-U)雨落水管材及管件中,选择老化后拉伸强度保留率≥80%作为合格判定指标。


有产品办理检测认证或想了解更多详情资讯,请联系亿博检测中心!

亿博检测高级技术顾问certified engineer

余浩群

余浩群 2006年进入亿博检测技术有限公司,担任高级技术顾问。
精通各类检测认证标准,服务过上千家企业。 联系方式:13824328299(微信同号) 座机:0755-29451282    传真:0755-22639141
邮箱:ebo@ebotek.cn
地址:深圳市宝安新安六路勤业商务中心A栋一楼112-114
扫一扫加顾问微信    扫一扫加顾问微信

本文连接:http://www.ebotest.com/rzzx/6689.html



相关文章



此文关键词:氙灯老化试验
